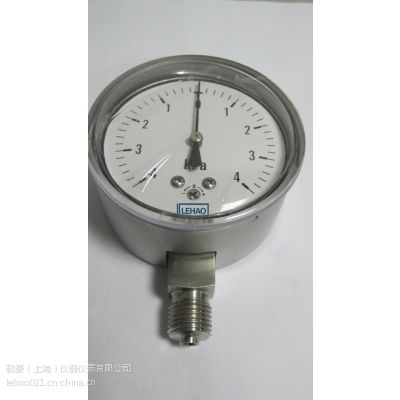

膜盒压力表

(微压表,微压计,水柱表,燃气压力表,毫巴表)

一、产品简介

        膜盒压力表主要是用于量测气体介质之微小压力,因其压力敏感元件 通常是由两块波浪型的金属膜片组成的弹性膜盒,故而称之为膜盒压力表。它与一般压力表不同之处在于它能量测较为微小的压力,故又称微压表。 膜盒压力表通常用水柱高度为参照单位,故台湾称之为水柱表或微压计。有时膜盒压力表也会采mbar单位,故此也被称为毫巴表,膜盒压力表也常用于燃气设备及燃气管路上,所以也有人称之为燃气 压力表。

        膜盒压力表主要是依靠膜盒作为感应元件对压力进行测量。膜盒分为2种,一种是由两片或两片以上具有弹性的金属膜片焊接而成,另一种为单片膜片与基底座焊接(称单片膜盒)。膜盒的外面焊有拔杆并接到齿轮机芯上,当测量介质的压力作用在膜盒腔内时,由此产生的膜盒的弹性变形位移,位移量与介质所施加压力通常呈线性关系,压力敏感元件的变形幅度取决于测量介质压强的大小,压力使膜盒产生变形位移,通过膜盒上焊接的拔杆传递到仪表的机芯,位移量大小通过齿轮及连杆放大传递到终端指示装置（指针及刻度盘）显示压力数值。

      膜盒压力表一般用来测量气体的微小压力,量程和量测的精度,通常取决于表头大小(膜盒的大小)和压力敏感元件的 材质。派尔耐仪表公司生产的膜盒压力表通常都有过压保护装置,能在一定程度上防止压力过大造成的仪表损坏,但是其作用是有限的,不能依赖于该功能,在选择量程时一定要注意选用正确的压力范围,以免超压造成不必要的损失。当几个膜盒敏感元件叠放在一起后会产生较大的传递力来量测极微小的压力,膜盒压力表的测量范围在0~2.5mbar到0~600mbar,量测的精度在0.25~5级。

      因为各地区海拔高度不同及使用仪表的工作环境温度不同,因其压力指示***敏感,故而会造成指针不在零位,PIONEER膜盒压力表都设有调零装置,能适于各种工作环境。

       膜盒压力表的测压膜盒通常为铜合金,如磷铜,铍铜,用于特殊工作环境或用于特殊压力介质时通常选用不锈钢材料或其它合金金属,全不锈钢膜盒压力表通常会使用SUS304不锈钢或SUS316及SUS316L不锈钢。

二、技术参数

表头外径

50mm(2")

63mm(2.5")

66mm(2.6")

70mm(2.75")

75mm(3")

100mm(4")

150mm(6")

膜盒压力表常规压力量程(特殊量程及单位刻度可定制,并可定做带有色标的表盘)

正压量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)

0~250Pa

0~500Pa

0~1kPa

0~1.5kPa

0~2kPa

0~3kPa

0~4kPa

0~5kPa

0~6kPa

0~10kPa

0~15kPa

0~20kPa

0~25kPa

0~30kPa

0~40kPa

0~50kPa

0~60kPa

负压量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)

0~ -250Pa

0~ -500Pa

0~ -1kPa

0~ -1.5kPa

0~ -2kPa

0~ -3kPa

0~ -5kPa

0~ -10kPa

0~ -15kPa

0~ -20kPa

0~ -25kPa

0~ -30kPa

0~ -40kPa

0~ -50kPa

0~ -60kPa

压力真空 连程表量程(Pa/ kPa / mbar/ mmAq / mmH₂O / cmH₂O)

-1~0~1.0kPa

-1.5~0~1.5kPa

-2~0~2kPa

-3~0~3kPa

-4~0~4kPa

-5~0~5kPa

-10~0~10kPa

-15~0~15kPa

-20~0~20kPa

-25~0~25kPa

-30~0~30kPa

-50~0~50Kpa

-10~0~50kPa

-20~0~40kPa

刻度单位

mbar

kPa

Pa

mmH₂O

mmAq

mmWater

inH₂O

mmHg

inHg

bar

psi

MPa

外壳材质

※铁壳(电泳)   ※铁壳(镀铬)   ※碳钢(烤漆)           ※1Cr18Ni9T不锈钢  ※SUS304不锈钢   ※铝壳  ※塑壳

指针材质

※塑制              ※铝制(电泳)   ※钢制(电泳)           ※钢制(喷漆)

膜盒材质

※磷铜              ※铍铜             ※SUS304不锈钢    ※SUS316不锈钢      ※SUS316l不锈钢

机芯材质

※黄铜              ※SUS304不锈钢

接头材质

※黄铜              ※1Cr18Ni9Ti     ※SUS304不锈钢 ※SUS316不锈钢

表盘材质

※铝制(白瓷底漆,特殊规格可定制,医用表可订制夜光盘)  ※塑制(注塑成型)

罩圈材质

※塑制       ※铁制电镀     ※铁制喷漆       ※铝制      ※1Cr18Ni9Ti不锈钢 ※SUS304不锈钢

镜面材质

※压克力     ※PC(聚碳酸酯)  ※普通玻璃     ※钢化玻璃   ※安全玻璃

结构样式

※镜面嵌入式 ※罩圈压紧式   ※罩壳螺丝锁紧式  ※外卡旋紧式 ※外卡缩口旋紧式

精度等级

4%f.s.

2.5%f.s.

2%f.s.

1.6%f.s.

1.0%f.s.

0.4%f.s.

0.25%f.s.

安装形式

径向安装型(AT)

径向后法兰安装型(CT)

轴向前(法兰)带边安装型(DT)

轴向安装型(BT)

轴向支架安装型(ET)

轴向平边加支架安装型(FT)

接口螺纹

公制螺纹(细牙)

M10*1

M12*1

M14*1.5

M16*1.5

M20*1.5

英制管螺纹(G或PF螺纹)

G1/8

G1/4

G3/8

G1/2

英制锥管螺纹(ZG或PT螺纹)

1/8PT

1/4PT

3/8PT

1/2PT

美制锥螺纹(Z或NPT螺纹)

1/8NPT

1/4NPT

3/8NPT

1/2NPT

环境温度

-30~60℃（环境温度持续高于60℃建议外加散热装置)

使用温度

-30~80℃（工作温度持续高于80℃建议外加散热装置)

相对湿度

10%~80%(RH)

防护等级

IP54~IP67(以产品结构决定)

认可标准

GB1226-86/ASME B40.1

安装环境

适应于无酸,碱或对铜合金,电镀件,不锈钢无腐蚀的工作环境,用于野外或露天的耐候膜盒压力表请另外注明.

随机附件

合格证,使用说明

可选项目　

*如用于压力脉冲较大 可选过压保护器.

*如需要在 停用或更换压力表时不停机做业,须隔断压力表和被测介质的可选配压力表开关.

适用介质

兼容与不锈钢不起反应的全部气体介质.

兼容与铜合金不起反应的全部气体介质.

订购须知

1,请注明所需 膜盒压力表压力表的表头外径尺寸。

2,请注明所需 膜盒压力表的量程。

3,请注明所需 膜盒压力表的安装形式。

4,请注明所需 膜盒压力表的接口类型。

5,请注明所需 膜盒压力表量测介质类型,工作温度及环境温度。

三、特点

1,采用过压防止结构,能有效防止过压造成仪表的损坏,延长仪表的寿命.

2,仪表设有调零装置,能有效***压力表在各个地域都能使用,随时校零.

3,不同的外壳材料能使膜盒压力表有广泛的使用空间,省却了工作环境对压力表使用上的种种制约。

4,灵活的安装方式,便于拆卸。

5,亮丽的外观更让使用设备显示价值。

6,众多的压力量程,能更好的适应客户的要求.

7,多种膜盒材料可供选择.
