| 加工定制：是 | 品牌：LEHAO | 型号：YC-100H |
| 类型：压差表 | 测量范围：1.6MPa | 精度等级：1.6 |
| 联接型式：螺纹 | 公称直径：100mm | 环境温度：-20-80℃ |
| 规格：不锈钢材质 | 属性：差压表 |

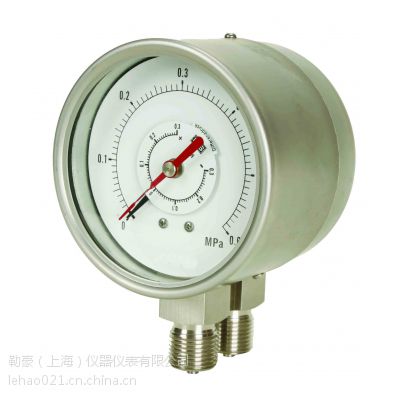

YCS-100 (YC-100) 普通型双波登管式差压表
YCSH-100 (YC-F100) 防腐型双波登管式差压表产品简介 双针双管差压表适用于对两个相同或不同压力，进行测量并可对两个测量压力及二压力差值分别指示。产品分为YCS普通型和YCSH防腐型。YCS普通型适用于对无腐蚀性介质的测量。YCSH 防腐型可在具有腐蚀性介质及环境中使用。仪表由两套各自独立的测量系统和指示装置组成。测量压力通过测压元件的弹性变形，通过两个测压元件（弹簧管）之末端各自产生相应的位移，借助于拉杆传动机构的传动予以放大，由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上，同时中间小盘显示出二压力之差值。 YCS 主要技术参数执行标准：GB/T1226-2001精度：1.5级测量范围：0.16、0.25??6MPa、10MPa环境温度：-20～+60℃介质温度：小于60℃安装形式：径向直接安装（前带边及后带边可选）连接：M20 × 1.5 螺纹（其他螺纹可选）防护等级：IP45接头材质：铜合金波登管材质：铜合金焊接锡焊表壳材质：黑钢壳（喷塑） 密封圈、防爆塞材质：耐油橡胶表玻璃：3mm 平板玻璃（有机玻璃、双层安全玻璃可选）机芯：铜合金 指针：铝，黑色和红色表盘：铝，白地黑字（特殊要求表盘可选）YCSH 主要技术参数接头材质：316 Connection material: 316波登管材质：316焊接：氩弧焊机芯不锈钢介质温度：< 70℃壳材质：304 不锈钢其他同711 量程范围规格代码表 选型代码 量程规格 选型代码 量程规格 选型代码 量程规格 M030 0.1MPa M100 0.6MPa M160 2.5MPa M040 0.16MPa M120 1MPa M180 4MPa M060 0.25MPa M140 1.6MPa M200 6MPa M080 0.4MPa产品使用说明◆ 盘面的刻度值即为耐压◆ 建议使用的△ P（差压值=P+ — P-）为盘面的1/2～1/3 为。再小了就不好读点。 △ P 一般不能小于1/10 的全量程。◆ 红针指示为正压压力（输入压力为P+）；盘针指示为负压压力（输出压力P-）。盘针上的刻度可以和红针形成夹角α直接读数（从盘针上直接看刻度），也可以单独用盘针在表盘上的示值与红针在表盘上的示值进行计算得出差压值△ P =P+ — P-◆ 介质为气体或液体，建议用在室内，使用温度为-20℃～60℃◆ 一般最小量程做到0.16MPa，如需0.1MPa，可做到2.5 级◆ 安装时带 (+)号接头接输入压力P+；带(-) 号接输出压力P-
